貼片電阻是金屬玻璃鈾電阻器中的一種，是將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕、高溫，溫度系數小。可大大節約電路空間成本，使設計更精細化。

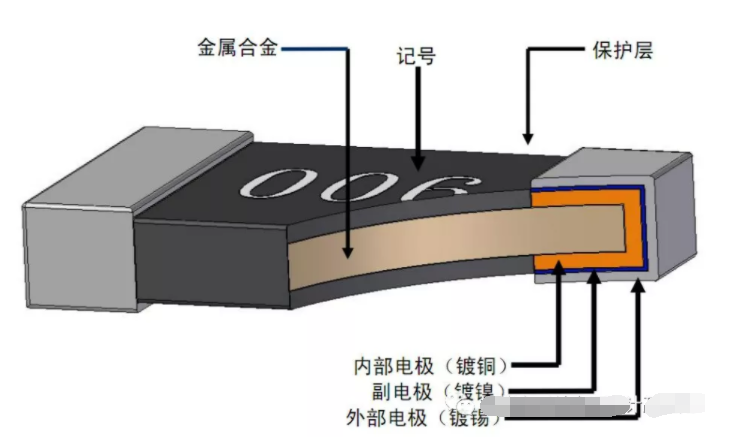

貼片電阻內部結構圖：
貼片電阻相對于傳統的色環電阻，體積小巧，色環電阻在使用時需要打通孔，貼片電阻不需要，占PCB板面積小，縮小產品體積。貼片電阻有以下特性：
1、體積小，重量輕；
2、適合波峰焊和回流焊；
3、機械強度高，高頻特性優越；
4、價格比傳統引線電阻低；
5、配合自動貼片機，裝配成本低；
貼片電阻的相關參數：
1、尺寸：市面上普遍存在以下封裝，其封裝都對應一種尺寸；

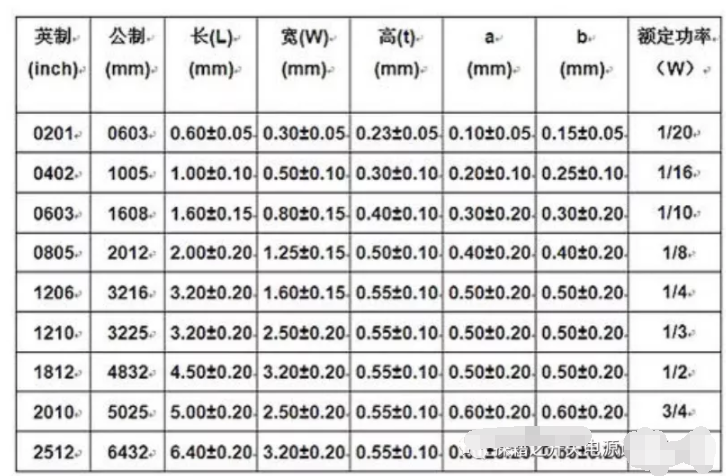

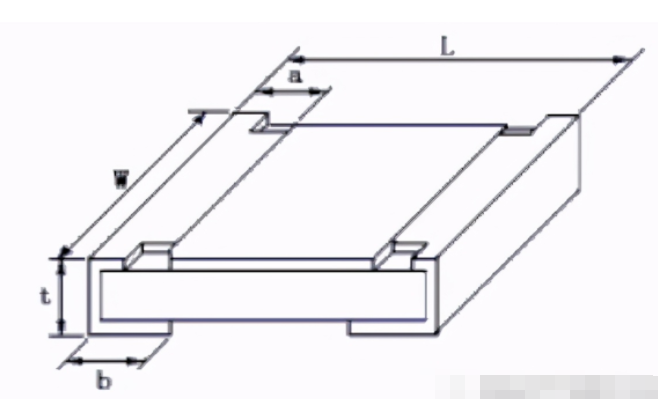

貼片電阻封裝尺寸對照表：
2、阻值標識：
A、一般貼片電阻上會有阻值標識，但0201和0402由于封裝較小，一般不標識；0603一般只標識3位數；0805及以上標識3位數或者4位數；
·R代表小數點位置；
·3位數的標注：
普通電阻：前兩位代表有效數，后一位代表10的幾次冪；
精密電阻：前兩位數字代表數字碼（需按照表格查詢對應阻值），后一位字母代表數量級（需按照表格查詢對應冪）；見下圖“精密電阻阻值標識”
·4位數的標注：前三位代表有效數，后一位代表10的幾次冪；
·一些奇怪的標注（如：43C）需要查生產廠家的內部編碼規則。

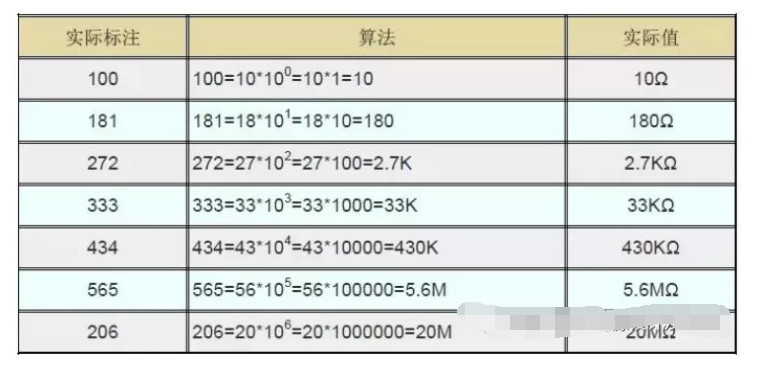

3位數阻值標識：

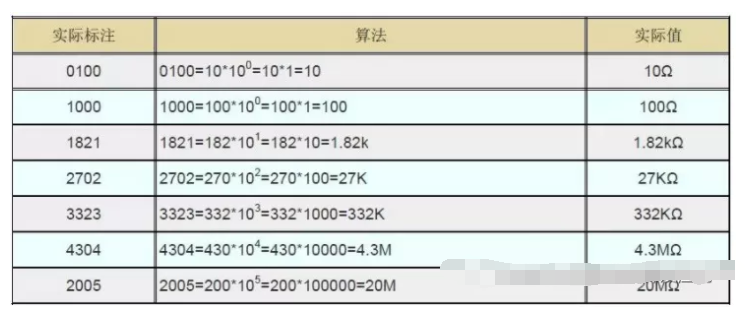

4位數阻值標識：
.png)
精密電阻阻值標識：
B、為了便于生產和使用，國家統一規定了一系列阻值作為產品的標準值，這些阻值被稱為電阻器的標稱阻值系列，故貼片電阻的規格是按特定數列提供的，目前比較采用的貼片電阻系列有E6、E12、E24、E96。

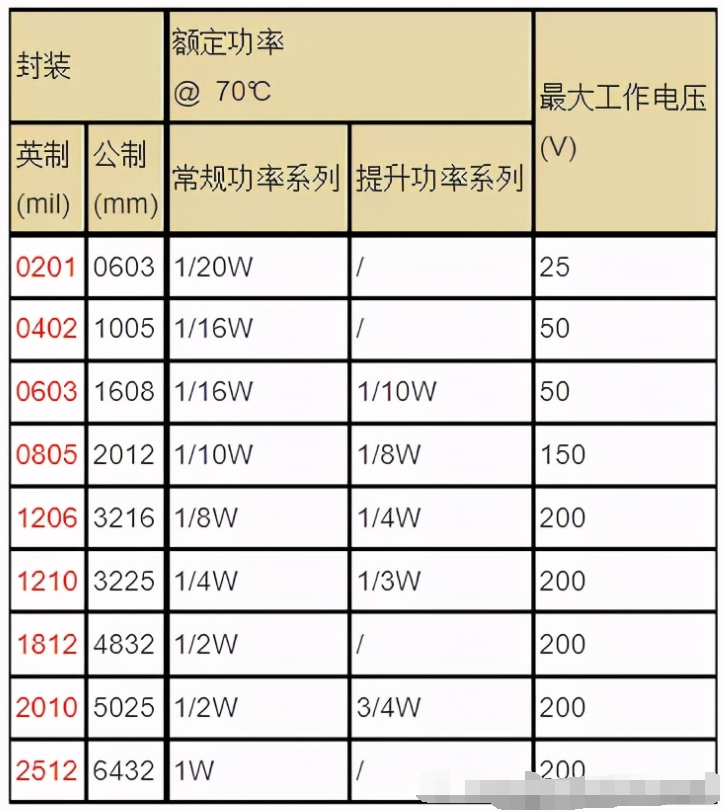

3、電壓：在實際電路中，根據電阻上可能流過的電壓值及功率，選擇合適封裝的貼片電阻。以下表格是常見封裝貼片電阻功率及電壓（實際需要結合貼片電阻的規格書選擇）。
4、額定功率：在設計過程中，需要保證每個電阻的額定功率低于規格書額定功率（降額），并且瞬態功率需要小于規格書瞬態功率（降額）。若設計前期無法計算，可在產品上實際測試驗證。貼片電阻在使用溫度超過70℃時，功率會降低，所以一般建議按額定功率的70%降額設計使用。
功率損耗百分比和工作溫度的關系：
5、允許誤差：需要結合貼片電阻的使用位置，例如貼片電阻需要進行檢測電路中的細微電流，則要求該貼片電阻的阻值誤差范圍很小。
6、額定溫度：貼片電阻的額定工作溫度較寬，但需要注意關注貼片電阻當成負載消耗時的溫度，例如RCD電路中的貼片電阻，純粹是負載，發熱嚴重，需要重點關注。
7、應用注意事項：
A、謹慎用小封裝大阻值電阻，在遇到臟污時，相當于并聯會使阻值變得很??；
B、PCBlayout貼片電阻中間盡量不走線，若需要走線，需要考慮貼片電阻兩端實際的距離是否滿足電壓距離要求，以免造成短路；
C、貼片電阻的失效模式呈現為開路狀態，一般為超功率損壞、機械損壞。
